友發焊接鋼管加工工藝深度解析
友發集團作為國內焊接鋼管領域的領軍企業,其加工工藝以自動化、高精度、全流程質量控制為核心,覆蓋直縫焊管(ERW/SAWL)和螺旋焊管(SSAW)兩大類產品。以下從原料處理、成型焊接、熱處理、防腐加工、質量檢測五大環節展開,結合技術參數與實際案例,解析友發焊接鋼管的工藝優勢。
一、原料處理:從鋼板到管坯的精準控制
1. 原料選擇
鋼種:Q195-Q355級熱軋帶鋼(符合GB/T 700/GB/T 1591標準),X42-X80級管線鋼(API 5L標準)。
規格:
直縫焊管:帶鋼寬度150-2000mm,厚度1.5-25mm。
螺旋焊管:帶鋼寬度≥1.5倍管徑(如Φ1020mm管需≥1600mm寬帶鋼)。
2. 預處理工藝
表面清潔:
酸洗(鹽酸濃度15%-20%,溫度60-80℃)去除氧化皮,時間5-15分鐘。
高壓水沖洗(壓力≥10MPa)確保無殘留酸液。
矯平:
七輥矯平機(精度±0.5mm/m),消除帶鋼波浪形變形。
定尺切割:
激光切割機(精度±0.1mm),按訂單需求切割成管坯長度(如6-12米)。
二、成型焊接:核心工藝的自動化與精細化
1. 直縫焊管成型焊接(ERW/SAWL)
工藝 | 設備 | 參數 | 優勢 |
---|---|---|---|
高頻電阻焊(ERW) | 高頻焊機(功率≥500kW) | 焊接速度30-60m/min,頻率300-450kHz | 焊縫窄(≤3mm),無焊渣,熱影響區小 |
埋弧焊(SAWL) | 多絲埋弧焊機(3-5絲) | 焊接電流800-1500A,電壓30-40V | 焊縫深寬比大(≥0.8),適合厚壁管 |
關鍵控制點:
ERW焊縫擠壓:擠壓輥壓力≥50MPa,確保焊縫熔合良好。
SAWL焊劑覆蓋:焊劑厚度≥25mm,防止氧化。

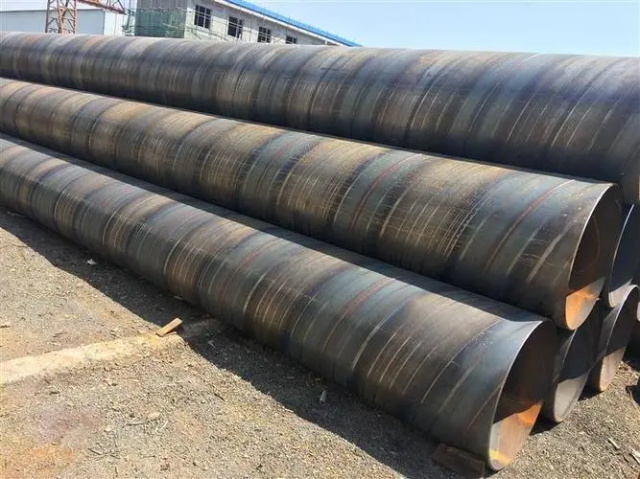

2. 螺旋焊管成型焊接(SSAW)
成型工藝:
三輥成型機(角度可調55°-75°),帶鋼螺旋卷曲成管,焊縫呈螺旋狀。
焊接參數:
焊接速度0.5-2m/min,電流1000-2000A,電壓32-42V。
優勢:
帶鋼利用率≥95%(比直縫管高10%-15%),適合大口徑(Φ219-Φ4200mm)。
三、熱處理:消除應力,提升性能
1. 焊縫退火
設備:中頻感應加熱爐(功率≥200kW)。
參數:
加熱溫度600-650℃,保溫時間2-5分鐘,空冷至室溫。
效果:
焊縫硬度降低20%-30%,延伸率提升15%-20%,抗裂性增強。
2. 整體正火(可選)
適用場景:高鋼級管(如X70/X80)或低溫環境(-20℃以下)。
參數:
加熱至900-930℃,保溫1小時/25mm壁厚,風冷至室溫。
效果:
晶粒細化,沖擊功提升≥34J(-20℃),適用于極寒地區。
四、防腐加工:延長使用壽命的關鍵
1. 內壁防腐
防腐類型 | 工藝 | 參數 | 適用場景 |
---|---|---|---|
環氧樹脂涂層 | 靜電噴涂(電壓60-80kV) | 涂層厚度≥80μm,固化溫度180-200℃ | 飲用水、化工流體輸送 |
水泥砂漿襯里 | 離心噴涂(轉速≥800rpm) | 襯里厚度≥6mm,養護時間≥7天 | 污水、海水輸送 |
2. 外壁防腐
防腐類型 | 工藝 | 參數 | 壽命 |
---|---|---|---|
熱鍍鋅 | 森吉米爾法(鋅鍋溫度450℃) | 鋅層厚度≥85μm,附著力≥5MPa | 戶外結構件(如護欄、路燈桿) |
3PE防腐 | 三層共擠(擠出機溫度220℃) | 環氧層≥80μm,膠粘劑≥170μm,PE層≥2.5mm | 輸油、輸氣管道(壽命≥30年) |
五、質量檢測:全流程監控,確保零缺陷
1. 在線檢測
焊縫檢測:
X射線探傷(靈敏度≥2%IACS),檢測焊縫內部氣孔、夾渣。
超聲波探傷(頻率2.5-5MHz),檢測焊縫未熔合、裂紋。
尺寸檢測:
激光測徑儀(精度±0.02mm),實時監控外徑、壁厚。
2. 成品檢測
水壓試驗:
壓力≥1.5倍設計壓力(如6.4MPa管需試驗壓力≥9.6MPa),保壓時間≥5秒。
防腐層檢測:
電火花檢測(擊穿電壓≥15kV),確保防腐層無針孔。
附著力測試(劃格法),膠粘劑層附著力≥5級(ISO 2409標準)。
3. 認證與標準
國內認證:GB/T 3091(低壓流體管)、GB/T 9711(石油天然氣管)。
國際認證:API 5L、ISO 9001、ISO 14001。
六、友發焊接鋼管工藝優勢總結
自動化程度高:
從原料到成品全流程自動化,減少人為誤差,生產效率提升30%-50%。
質量控制嚴格:
100%焊縫檢測+水壓試驗,產品合格率≥99.9%。
防腐技術領先:
3PE防腐層壽命≥30年,熱鍍鋅層耐鹽霧≥3000小時。
定制化能力強:
可生產Φ15-Φ4200mm、壁厚1.5-25mm的各類鋼管,滿足個性化需求。
七、應用案例與選型建議
1. 案例1:輸油管道(Φ820×10mm X60鋼級)
工藝:螺旋焊管+3PE防腐。
檢測:X射線探傷合格率100%,水壓試驗壓力9.6MPa無泄漏。
效果:運行5年無腐蝕,輸送效率穩定。
2. 案例2:城市供水(DN300×8mm Q235B)
工藝:直縫焊管+環氧樹脂內涂。
檢測:內涂層厚度≥80μm,附著力1級,鹽霧試驗≥1000小時。
效果:水質達標,管網壽命延長至20年。
3. 選型建議
高壓場景:優先選SAWL或SSAW焊管,鋼級≥Q355B。
腐蝕環境:必選3PE或鍍鋅防腐,內壁涂環氧樹脂。
大口徑需求:螺旋焊管成本更低(比直縫管低10%-15%)。
結論
友發焊接鋼管通過原料精選、工藝優化、全流程檢測,實現了高強度、高耐久、低成本的產品特性。無論是能源輸送、市政工程還是工業應用,友發工藝均能提供安全可靠、經濟高效的解決方案。
